Automation Panel 5000

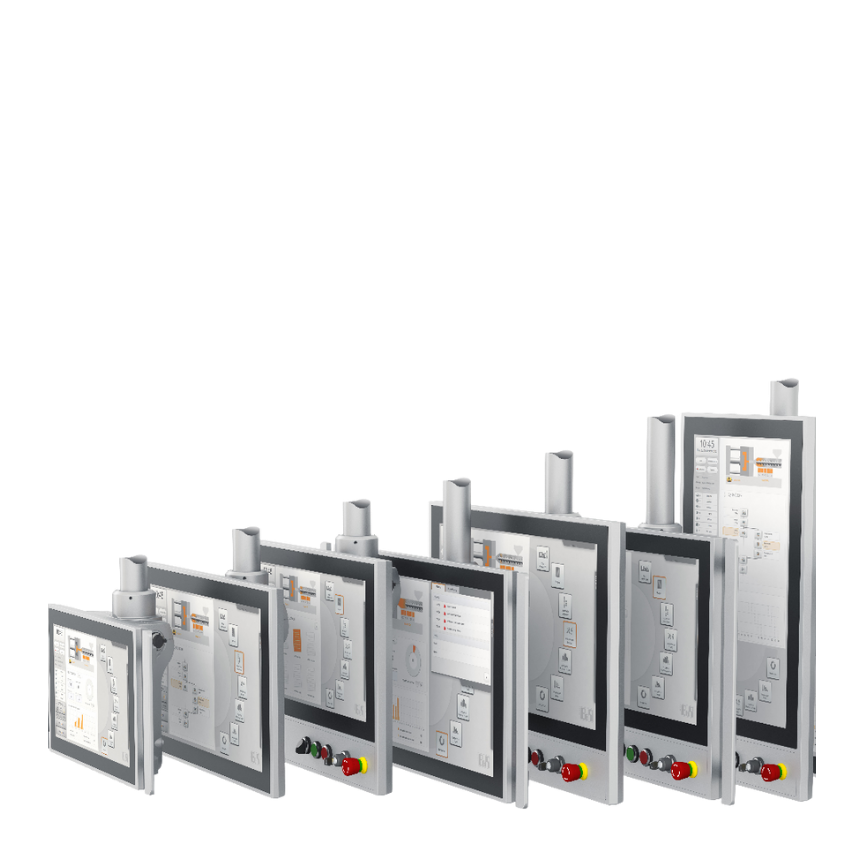

Painel de automação 5000 braço de balanço multi-toque B&R

Enquanto os seus antecessores estavam ligados a um PC industrial remoto, as arquiteturas de controlo descentralizadas de hoje exigem cada vez mais painéis com inteligência a bordo – sob a forma de componentes integrados para PC. O Painel Automation 5000 pode ser configurado como um terminal remoto ou um PC de painel integrado. Isto envolve dotá-lo de uma unidade de PC ou de um recetor para a tecnologia de exibição digital de alto desempenho da B&R, Smart Display Link (SDL/SDL3). De qualquer forma, o painel do operador em si é idêntico.

Os ecrãs tácteis abrem novas formas de interação com o utilizador, no entanto, os controlos mecânicos continuam a ser preferidos para determinadas operações. É por isso que a B&R oferece o seu Painel automation 5000 com botões de pressão opcionais, interruptores de seletor e interruptores de chave. Um botão E-stop também pode ser instalado no dispositivo do braço de balanço, onde está sempre ao alcance do operador.

Enquanto os seus antecessores estavam ligados a um PC industrial remoto, as arquiteturas de controlo descentralizadas de hoje exigem cada vez mais painéis com inteligência a bordo – sob a forma de componentes integrados para PC. O Painel Automation 5000 pode ser configurado como um terminal remoto ou um PC de painel integrado. Isto envolve dotá-lo de uma unidade de PC ou de um recetor para a tecnologia de exibição digital de alto desempenho da B&R, Smart Display Link (SDL/SDL3). De qualquer forma, o painel do operador em si é idêntico.

Os ecrãs tácteis abrem novas formas de interação com o utilizador, no entanto, os controlos mecânicos continuam a ser preferidos para determinadas operações. É por isso que a B&R oferece o seu Painel automation 5000 com botões de pressão opcionais, interruptores de seletor e interruptores de chave. Um botão E-stop também pode ser instalado no dispositivo do braço de balanço, onde está sempre ao alcance do operador.

Para se adaptar da melhor forma às necessidades de cada máquina, as chaves e os interruptores podem ser personalizados individualmente. A lista de possíveis adaptações intermináveis, incluindo praticamente qualquer arranjo de teclas padrão, teclas de anel iluminadas e botões de pressão em várias cores. Os dispositivos HMI personalizados são geralmente entregues totalmente montados. Um módulo de teclado personalizado também está disponível.

Os dispositivos de braço swing estão disponíveis com um ecrã tátil ou com elementos de controlo adicionais. Gestos em duas mãos podem ser usados para evitar o desencadeamento inadvertido de operações críticas. Variantes analógicas de toque único completam o espectro do produto. Botões, interruptores de seletor, interruptores de chave e um botão E-stop integrado proporcionam um conforto excecional ao utilizador.

Os cabos são instalados através do sistema de braço de balanço e ligados a uma área facilmente acessível com proteção IP65, o que permite a utilização de cabos padrão baratos. O painel instalado está ligado diretamente ao braço de balanço. A configuração do dispositivo é feita da mesma forma modular que os dispositivos montados. Os clientes que optam pelo Smart Display Link 3, a última geração da tecnologia de transmissão de ecrã B&R, beneficiam de conectores RJ45 finos, que são perfeitos para o espaço restrito disponível nos braços de balanço.

Os Painéis de Automação B&R suportam a montagem pendente e pedestal. Os painéis são concebidos para permitir um fácil acesso a todos os elementos operacionais e cabos. Isto é feito removendo toda a contracapa, que – tal como o próprio painel – oferece proteção IP65.

As pegas laterais podem ser instaladas de modo a que o utilizador possa deslocar facilmente o painel para a posição ideal. Como alternativa ao sistema de braço de balanço, o Painel automation 5000 também pode ser instalado num suporte de monitor VESA.
